Instalacje solarne

Energia słoneczna uważana jest za najbogatsze i najbardziej obiecujące ze źródeł energii odnawialnej na Ziemi. Wykorzystanie jej pozwala w znacznym stopniu zmniejszyć koszty ogrzewania  wody przynosząc znaczne korzyści ekonomiczne i ekologiczne.

Urządzeniem pozwalającym na przetwarzanie energii promieniowania słonecznego  na energię cieplną jest kolektor słoneczny. Jest to przykład tzw. ogrzewania pasywnego, które jest niezależne od zewnętrznych źródeł energii. Kolektory posiadają różne wielkości i wydajności. Podstawowy ich podział wynika jednak z różnic konstrukcyjnych, czego wynikiem są różnice w rozwiązaniach technologicznych, wpływające na ich wydajność.

Najpopularniejszym i najczęściej stosowanym typem kolektorów są konstrukcje płaskie. Instalacje solarne z kolektorami słonecznymi jest to komplet urządzeń, które zapewniają ciepłą wodę w domu a także podgrzewanie wody w basenie i zależnie od opcji wspomaganie centralnego ogrzewania. Ich działanie opiera się na ogrzaniu czynnika grzewczego za pośrednictwem umieszczonego w kolektorze absorbera.  Ogrzany czynnik  przepływa przez zasobnik solarny, w którym następuje oddanie zakumulowanego ciepła  ogrzewanej wodzie użytkowej. Ochłodzony czynnik kierowany jest z powrotem do kolektora.  Przed utratą ciepła kolektor płaski chroni izolacja z wełny mineralnej i pianki.

Orurowanie instalacji wykonuje się najczęściej z:

Rury instalacji solarnej prowadzone są od kolektorów do zbiornika ciepłej wody użytkowej. Izolacja wykonywana jest na całej długości. Celem tego działania jest ograniczenie strat ciepła. Izolacja ta aby spełniać swoje przeznaczenie powinna być odporna na temperatury w przedziale 150-170 stopni Celsjusza. W większości przypadków izolacja wykonana jest z kauczuku,a następnie zabezpiecza się ją przed ptakami i innymi zwierzętami dodatkowym płaszczem ochronnym z blachy stalowej bądź aluminiowej lub, taśmą z folii aluminiowej.

   Korzyści płynące z zastosowania oraz główne cechy kolektorów słonecznych płaskich:

   Kolektory słoneczne – przykłady zastosowania:

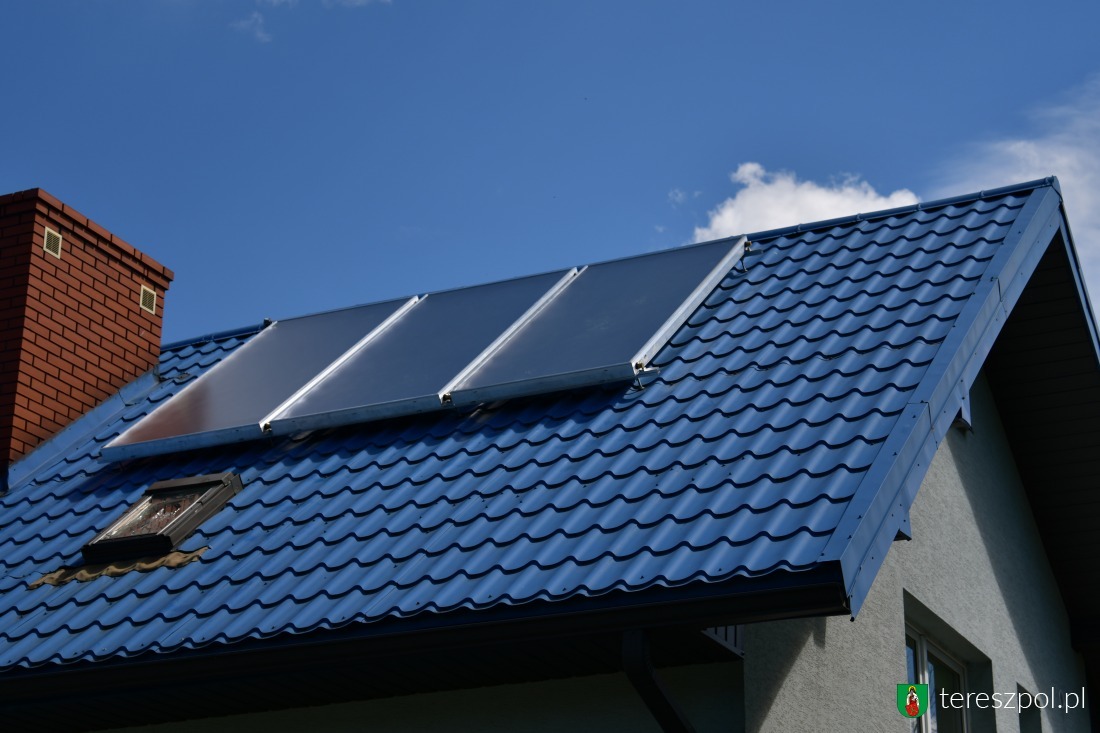

Widok zewnętrzny przykładowej instalacji solarnej:

Przykład zestawu dla 2-3 osobowej rodziny

Liczba kolektorów 2 szt.
Powierzchnia grzewcza kolektorów 3,84 m2
Zasobnik na wodę 250 litrów
Pozostałe elementy:
Dwudrogowa grupa pompowa, sterownik, zestaw przyłączeniowy, konstrukcja nośna, płyn solarny, naczynie zabezpieczające.

Przykład zestawu dla 3-4 osobowej rodziny

Liczba kolektorów 3 szt.
Powierzchnia grzewcza kolektorów 5,76 m2
Zasobnik na wodę 300 litrów
Pozostałe elementy:
Dwudrogowa grupa pompowa, sterownik, zestaw przyłączeniowy, konstrukcja nośna, płyn solarny, naczynie zabezpieczające.
